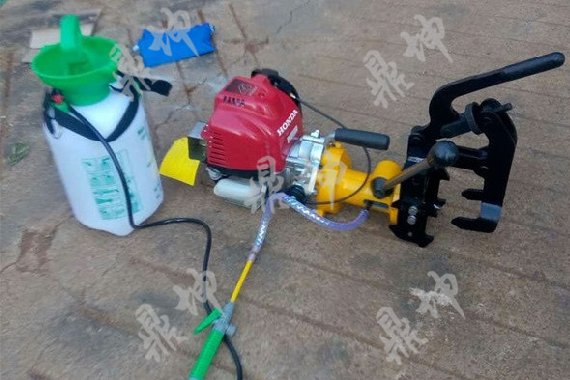

NZG-31型内燃钢轨钻孔机

NZG-31型内燃钢轨钻孔机

一、概述

        NZG-31型内燃钢轨钻孔机适用于无电源地区间作业的大功率养路机械,该机采用内燃机为的动力,体积小、操作简单、维修方便,是对75kg、60kg、50kg、43kg钢轨进行钻孔作业的理想机具。本钢轨钻孔机适用于工务及工程部门对钢轨的接头孔及道岔的基本轨进行钻孔,也适用于电务及工程部门对钢轨放入导接线塞钉孔进行钻孔。工务部门采用空心钻头,电务部门采用专用麻花钻头。该钻孔机具有安全可靠、装卡迅速、钻孔精度高、时间短、效率快、重量轻、操作简单、灵活方便之特点。

二、主要技术参数

        钻孔直径:¢9.8--¢36mm
        额定功率:1.2kw
        额定转速: 270r/min
        精确度:0.2mm
        钻孔时间:30—45Second
        外型尺寸:500×380×280mm
        整机质量:17kg

三、结构特点

        本钢轨钻孔机由卡具、轴套进给装置、工作装置、减速器、汽油机、等部分组成。汽油机的动力通过离合器、减速器、工作装置、传给主轴带动钻头旋转。

四、使用方法

        安装钻头:将主轴前部相互垂直的两个顶丝旋松,装入钻头并使钻头柄两个平面对准顶丝,旋紧顶丝。
        调整顶块:卡具下部有四个顶块,卡具体侧面有不同型的顶块位置标记,旋松顶块螺栓(不用旋下),根据所钻钢轨型号调整好顶块位置,旋紧螺栓。
        加入燃油:旋开邮箱上部的油箱盖,加入90#(或93#)汽油,旋紧油箱盖。
        装卡钻孔机:卡具顶丝竖直使用可以用作提手,提起钻孔机,使卡具上部横梁的侧面靠紧标尺挡块的侧面,旋紧顶丝,卡住钢轨。
        接好冷却水:本机配有一个压力水壶,将水壶灌满凉水,旋紧壶盖。钻孔机侧面有一个水管接头,将水管与钻孔机水管接头连接,将压力壶加压,检查系统不应漏水。
        注意事项:水压系统必须要有压力,若无压力不许使用,否则烧毁钻头。
        启动汽油机:严格按照汽油机的使用说明书操作汽油机。
        当汽油机的转速达到2000rpm时主轴才能旋转,加大油门使主轴转速达到400rpm,打开冷却水,扳动进给手柄,开始钻孔操作。
