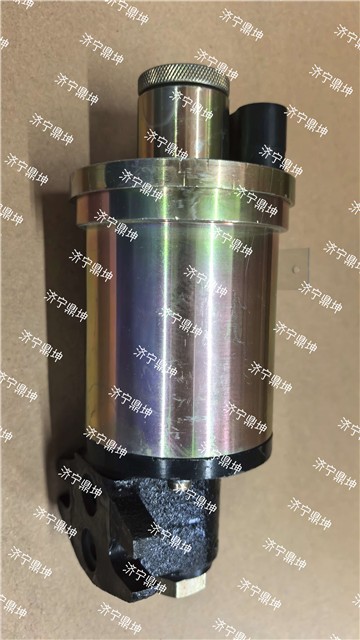

TFK5‑110圆柱电空阀（圆柱电控阀）

    TFK5系列俗称圆柱电空阀，也叫圆柱电控阀，TFK5‑110型电空阀，属于铁路内燃机车、轨道车专用二位三通闭式电空阀，常用于风笛鸣笛、撒砂等气动回路控制。

一、型号含义

    TFK：铁路电空阀代号

    5：系列代号（圆柱外形）

    110：线圈额定直流电压 DC110V

二、结构组成

    整体圆柱形壳体，上下两段：

    上部电磁机构：线圈、动铁芯、衔铁、反力弹簧，电气驱动部分；

    下部气阀组件：阀座、橡胶密封阀芯、进气口、出气口、排气口；

    安装底座，带固定支脚，直接安装在机车气路柜。

三、工作原理（闭式二位三通）

    闭式：失电常态下，气源通路关闭，出气口通大气

    线圈得电（DC110V）：电磁吸力吸合动铁芯，推动阀杆下移，切断出气口与大气通道，打开进气 → 出气通路，压缩空气输出，驱动执行机构（风笛、撒砂器动作）；

    线圈失电：弹簧推动铁芯复位，关闭进气，出气口与大气连通，气缸 / 管路排风，机构复位。

四、核心技术参数

    额定电压：DC110V，允许电压波动：0.8~1.1Un（88V～121V）

    工作介质：干燥洁净压缩空气

    额定工作气压：500kPa（5bar），可用范围 375～650kPa

    阀型式：二位三通、闭式、单线圈

    用途：远程控制气动管路通断，机车风笛鸣笛、撒砂回路最常用

    适用设备：内燃机车、轨道车、工程机车

五、特点

    圆柱一体化结构，体积紧凑，抗震性能好，适配机车振动工况；

    橡胶软密封，密封可靠，响应速度快；

    维护简单，故障多为线圈烧损、阀芯橡胶老化卡滞；

    区别：TFK7‑110 是风笛撒砂一体阀，TFK5‑110 为基础圆柱电空阀。
