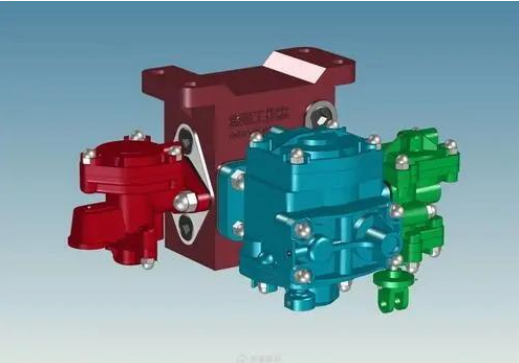

120型空气控制阀的作用原理介绍

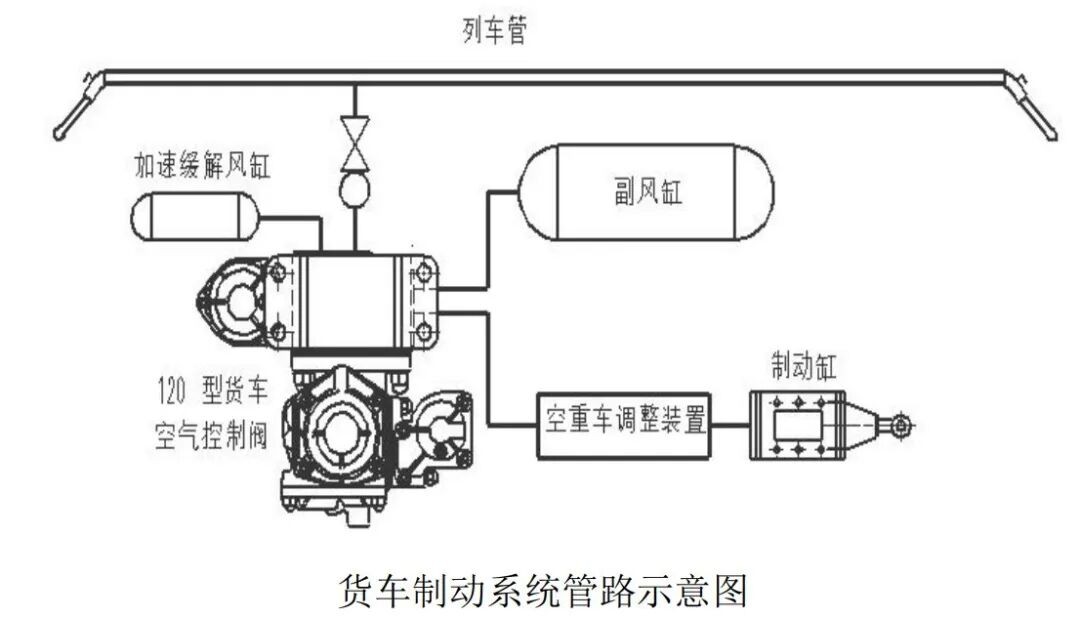

        120型空气控制阀是铁路货车制动系统的核心部件，它本质上是一个由空气压力驱动的精密控制阀。它的职责是根据制动管路的压力变化，控制副风缸、制动缸等部件的充气和排气，从而实现列车的制动、保压和缓解。简单来说，120阀就像一个智能的“空气开关”，时刻监控制动管的压力指令，并精准执行相应的操作。

120阀的主要构成：

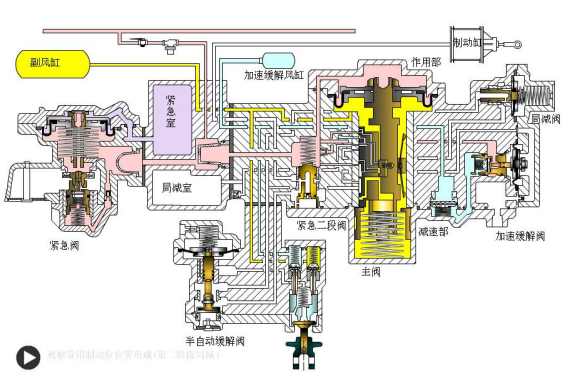

        120阀由中间体、主阀、半自动缓解阀和紧急阀四部分组成。

        其中主阀是核心，依靠制动管与副风缸的压力差，带动滑阀、节制阀上下移动，切换气路，完成充气、缓解、制动、保压。主阀由作用部、减速部、局减阀、加速缓解阀和紧急二段阀等五部分组成。

        作用部：利用制动管的压力变化与副风缸的压力形成不同的压力差，产生相 应的动作，实现制动机的充气、局减、制动、保压、缓解等作用。

        减速部：在制动管充气时，根据列车前后部不同的增压速度，在主活塞两侧 所形成的不同大压力差，控制主活塞停留在不同的位置，使列车前后部制动机产生不同的充气缓解作用。从而使列车前后部充气缓解作用趋于一致，以缓和列车在低速缓解时前后部车辆因充气缓解作用的不一致而引起的冲击作用。 简单说，靠近机车的车辆充气孔小点。

        局减阀：在第二段局部减压时，将制动管的部分压缩空气送入制动缸，加快制动管的减压速度，确保后部车辆迅速产生制动作用以提高制动波速，同时可使本车辆制动缸获得跃升的初压力。

        加速缓解阀：在充气缓解作用开始，将加速缓解风缸的压缩空气充入制动管， 实现制动管的“局部增压”作用，以加快制动管的增压速度，使后部车辆迅速产生充气缓解作用，提高列车制动机的缓解波速，减小列车低速时充气缓 解引起的纵向冲动。

        紧急二段阀：在紧急制动时，控制制动缸的压力分先快后慢两个阶段上升， 以减轻长达列车的纵向冲动。

        中间体是安装基体，用来安装主阀、紧急阀，连接车辆各风缸管路，内部空腔设有紧急室（1.5L）、局减室（0.6L）。
