机车电空阀介绍（TFK 系列为主）

        电空阀是电信号控制气路的二位阀，用电磁吸力切换阀芯，接通 / 切断压缩空气管路，实现司机室远距离控制气缸、风动机构，是内燃、电力机车制动机与气动系统的基础元件，俗称 “电控气开关”。

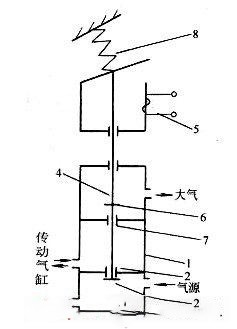

一、结构（两大总成，TFK 圆柱式通用结构）

    电磁机构（电气部分） 线圈、动铁芯、静铁芯、复原弹簧、磁轭、接线端子；通电产生磁力吸合铁芯，失电弹簧复位。

    气阀机构（气动部分） 阀杆、上阀门、下阀门、阀座、橡胶密封件；一般有3 个气口：

    输入口 P：接总风（风源）

    输出口 A：接被控气缸 / 设备（如 TFK6-110 接空压机卸荷腔）

    排气口 O：通大气

二、工作原理（二位三通闭式，TFK 型绝大多数是闭式）

    1.闭式电空阀（TFK6-110、TFK7-110 都属于这类）

        失电常态：弹簧顶起阀芯 → P 口关闭，A 口与排气口 O 连通；被控管路通大气，无风压。

        线圈得电：电磁力克服弹簧，铁芯带动阀杆下移 → O 口关闭，P 口和 A 口连通；总风送入被控管路，设备动作。

    2.开式电空阀逻辑相反：失电时 P 通 A，得电切断，机车上用得少。

三、分类（铁路机车常用）

    1.按气路接口：

        二位三通：TFK 系列主流（TFK6-110 无负荷阀就是二位三通），一进一出一排；

        二位二通：只有进出两口，无独立排气口，TFK1B 等。

    2.按电磁铁结构：

        螺管式（圆柱立式，TFK 全系列，你前面的 TFK6‑110 就是）；

        拍合式（老式，现已很少）。

    3.额定电压（机车） DC110V（内燃 / 电力机车最常用：TFK6‑110、TFK7‑110）、DC24V（轨道车小型阀，TFK5‑24）

     4.介质：干燥压缩空气，工作风压 500~900kPa

四、机车上典型用途（TFK 系列）

    TFK6‑110：无负荷阀：柴油机启动，控制空压机卸荷，降低启动阻力（前面讲的）

    TFK7‑110：风笛、撒砂阀：控制撒砂器、高低音风笛

    制动柜内电空阀：DK-1 制动机，过充、缓解、排风电空阀，控制均衡风缸、制动管压力

    其他：门联锁、百叶窗、燃油泵、换向机构、弹停制动控制

五、常见故障

    1.线圈故障：断线 / 烧损 → 不得电，阀芯不动作；万用表测线圈电阻判断。

    2.阀芯卡滞：油泥、杂质卡住阀杆，分两种：

    3.卡滞在得电位：一直送风，设备持续动作（TFK6‑110 常开则空压机一直卸荷，总风打不起压力）

    4.卡滞在失电位：永远不送风，设备不动作，启动不卸荷、启机困难

    5.密封件老化漏风：阀口橡胶磨损，失电状态持续排风，阀体嘶嘶漏气

    6.排气口堵塞：排风不畅，气缸复位慢

六、检修要点（TFK 圆柱电空阀）

    1.外观：外壳无裂纹、接线柱无烧蚀，O 圈无老化龟裂

    2.电气：测线圈直流电阻，无短路断路；通电试验铁芯吸合、释放干脆无卡涩

    3.气密试验：风压试验，检查各阀口漏风

    4.拆解清洗：酒精清洗阀杆、阀座，清除油泥杂质，更换老化橡胶件，装配保证阀芯动作灵活

七、TFK 系列型号命名说明

    TFK — T（铁）F（阀）K（控制），铁路电空阀系列代号

    后缀数字：结构版本；后面-110=DC110V
